Ein neues LED-Leuchtmittel soll schnell eingebaut sein - doch der falsche Sockel stoppt das Projekt schon vor dem ersten Einschalten. Diese LED-Leuchtmittel Sockel Übersicht zeigt Ihnen, welche Fassungen in Wohnräumen, Außenleuchten und Einbaustrahlern vorkommen und worauf es beim Austausch wirklich ankommt. Denn Sockel, Spannung, Bauform und Abmessungen müssen zusammenpassen.

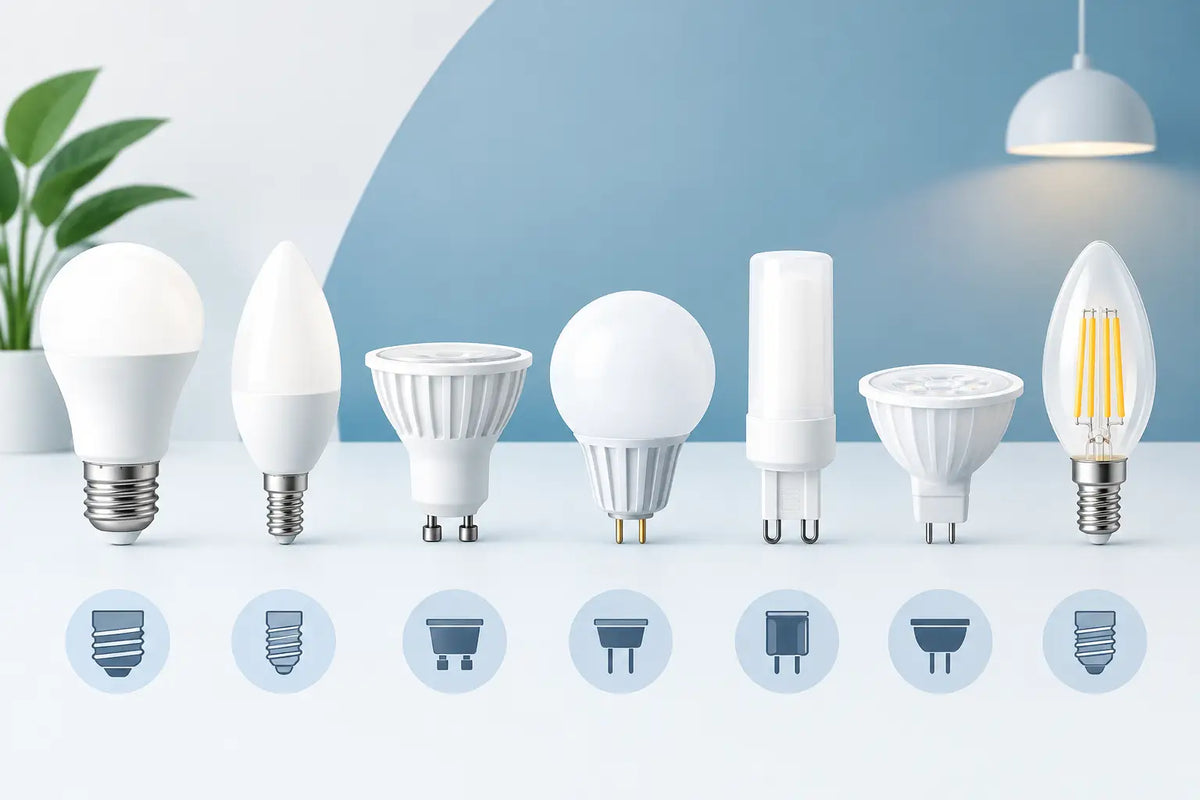

LED-Leuchtmittel Sockel Übersicht: Die gängigen Fassungen
Der Sockel beschreibt die mechanische und elektrische Verbindung zwischen Leuchtmittel und Leuchte. Die Buchstaben stehen meist für die Bauart, die Zahl für Durchmesser oder Pin-Abstand in Millimetern. Ein E27-Sockel besitzt beispielsweise ein Edison-Schraubgewinde mit 27 Millimetern Durchmesser. Bei GU10 beträgt der Abstand der beiden Stifte 10 Millimeter.
| Sockel | Typischer Einsatz | Worauf Sie achten sollten |
|---|---|---|
| E27 | Decken-, Pendel- und Stehleuchten | Großes Schraubgewinde, häufig 230 Volt |
| E14 | Tischleuchten, Kronleuchter, Wandleuchten | Kleines Schraubgewinde, oft für kompakte Lampen |
| GU10 | Einbauspots und Aufbaustrahler | Drehverschluss, direkt für 230 Volt ausgelegt |
| GU5.3 | Niedervolt-Einbaustrahler | Zwei gerade Pins, meist 12 Volt und Trafo nötig |
| G9 | Kleine Design- und Wandleuchten | Stiftsockel mit Schlaufen, kompakte Bauform |
| G4 | Möbel-, Vitrinen- und Akzentbeleuchtung | Sehr kleine Stifte, in der Regel 12 Volt |
| R7s | Fluter und längliche Wandleuchten | Beidseitiger Sockel, Länge unbedingt prüfen |
E27 und E14 sind im Haus am weitesten verbreitet. Sie lassen sich ohne Werkzeug wechseln, sofern die Leuchte spannungsfrei ist und das Leuchtmittel abgekühlt ist. GU10 ist der Standard bei vielen modernen Deckenstrahlern: Leuchtmittel einsetzen, leicht drehen, fertig. Bei GU5.3, G4 und einigen G9-Leuchten lohnt dagegen ein genauer Blick auf die vorhandene Technik.
Schraubsockel E27 und E14 richtig auswählen
E27 ist die klassische große Fassung. Sie finden sie in Deckenleuchten, Pendelleuchten, Bodenlampen und vielen Außenleuchten. Die Auswahl an LED-Lampen ist entsprechend groß: von der günstigen Standardbirne über Filament-Lampen mit sichtbaren Leuchtdrähten bis zu smarten Leuchtmitteln.
E14 ist die kleinere Variante und typisch für Nachttischleuchten, mehrarmige Leuchten oder schmale Wandleuchten. Der Sockel allein entscheidet aber nicht über die passende Lampe. Gerade bei geschlossenen Schirmen oder engen Leuchtenkörpern muss auch die Form passen. Eine kugelförmige E14-Lampe kann zu breit sein, während eine Kerzenform ausreichend Platz lässt.
Achten Sie außerdem auf die zulässige Leistung der Leuchte. Bei LED ist die tatsächliche Wattzahl zwar deutlich geringer als bei Halogen- oder Glühlampen. Trotzdem darf der auf der Leuchte angegebene Maximalwert nicht überschritten werden. Entscheidend für die Helligkeit ist heute ohnehin der Lumenwert, nicht die Wattzahl.
Als Orientierung reicht für eine kleine Stimmungsleuchte oft ein LED-Leuchtmittel mit 250 bis 470 Lumen. Für eine helle Allgemeinbeleuchtung im Wohnraum sind je nach Raumgröße häufig 806 Lumen oder mehr sinnvoll. Bei mehreren Lichtquellen verteilt sich der Bedarf entsprechend.
GU10 oder GU5.3: Der Unterschied bei Spots
GU10 und GU5.3 sehen sich auf den ersten Blick ähnlich, sind aber nicht austauschbar. GU10-Leuchtmittel haben zwei kurze, verdickte Stifte. Sie werden in die Fassung gedrückt und durch eine kurze Drehung verriegelt. Diese Spots laufen üblicherweise direkt mit 230 Volt Netzspannung.
GU5.3-Leuchtmittel, oft auch als MR16 bezeichnet, besitzen zwei dünne, gerade Pins mit 5,3 Millimetern Abstand. Sie arbeiten normalerweise mit 12 Volt und benötigen daher einen passenden Transformator. Wer von Halogen auf LED umrüstet, sollte diesen Punkt nicht übergehen: Alte elektronische Trafos brauchen häufig eine Mindestlast. Wird sie durch sparsame LEDs unterschritten, kann das Licht flackern, unruhig arbeiten oder gar nicht starten.
In diesem Fall gibt es zwei sinnvolle Wege. Bei einzelnen Spots kann ein LED-kompatibler Trafo die saubere Lösung sein. Bei einer umfassenden Modernisierung lässt sich die Leuchte - abhängig von Aufbau und Elektroinstallation - auf GU10 umstellen. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
Auch der Durchmesser des Reflektors zählt. Die meisten GU10- und GU5.3-Spots haben einen Durchmesser von etwa 50 Millimetern. Es gibt jedoch kompaktere Varianten und Leuchten mit besonderer Einbautiefe. Vor dem Kauf messen spart Rücksendungen und Zeit auf der Baustelle.
Kleine Stiftsockel: G4, G9 und R7s
G4-Leuchtmittel sitzen häufig in Vitrinen, unter Hängeschränken, in kleinen Einbauleuchten oder dekorativen Möbelbeleuchtungen. Sie arbeiten meist mit 12 Volt. Wegen der kompakten Abmessungen ist nicht nur der Pin-Abstand relevant, sondern auch die Länge des LED-Leuchtmittels. Manche LED-Ausführungen bauen höher oder breiter als die frühere Halogenkapsel und passen dann nicht unter eine Abdeckung.
G9 ist ein kompakter Hochvolt-Sockel für 230 Volt. Typische Einsatzorte sind kleine Glasleuchten, Wandleuchten und dekorative Pendelleuchten. Hier ist die Wärmeentwicklung besonders wichtig. Nicht jede geschlossene Leuchte ist für jedes LED-Leuchtmittel geeignet. Prüfen Sie deshalb die Herstellerangaben zur Verwendung in geschlossenen Leuchten und lassen Sie ausreichend Platz für die Wärmeabgabe.
R7s kommt bei länglichen Stablampen zum Einsatz, etwa in Flutern oder bestimmten Wand- und Außenleuchten. Neben dem Sockel müssen Sie zwingend die Lampenlänge prüfen. Gängige Maße sind 78 Millimeter und 118 Millimeter. Ein R7s-Leuchtmittel mit passender Fassung, aber falscher Länge, lässt sich nicht einsetzen.
Nicht nur der Sockel entscheidet über das passende LED-Leuchtmittel
Wenn der Sockel passt, ist die Auswahl noch nicht abgeschlossen. Für ein gutes Ergebnis sollten Sie Bauform, Lichtfarbe, Helligkeit, Abstrahlwinkel und Dimmfunktion mit der Leuchte und dem Raum abstimmen.
Bei offenen Pendel- und Tischleuchten darf das Leuchtmittel sichtbar sein. Filament-LEDs wirken dort besonders stimmig, weil sie an klassische Glühlampen erinnern und trotzdem wenig Strom verbrauchen. In einem geschlossenen Schirm ist die Optik weniger entscheidend. Hier zählen passende Maße, ausreichende Helligkeit und eine gleichmäßige Lichtverteilung.
Die Lichtfarbe beeinflusst die Raumwirkung deutlich. Warmweiß mit etwa 2700 Kelvin passt gut zu Wohn-, Schlaf- und Essbereichen. Neutralweiß um 4000 Kelvin ist eine praktische Wahl für Küche, Hauswirtschaftsraum oder Arbeitsbereich. Tageslichtweiß wirkt sehr klar und eignet sich eher für Arbeitsplätze, Keller, Werkstatt oder Bereiche mit hohem Sehbedarf.
Bei Spots entscheidet der Abstrahlwinkel darüber, ob Sie Flächen oder einzelne Objekte beleuchten. Ein enger Winkel setzt Bilder, Regale oder Architektur gezielt in Szene. Für eine gleichmäßige Grundbeleuchtung in Küche, Flur oder Bad ist ein breiterer Abstrahlwinkel meist die bessere Wahl.
Dimmbarkeit, Smart Home und geschlossene Leuchten
Ein LED-Leuchtmittel ist nicht automatisch dimmbar. Soll die Helligkeit über einen vorhandenen Wanddimmer geregelt werden, muss auf der Verpackung ausdrücklich „dimmbar“ stehen. Zusätzlich müssen LED-Leuchtmittel und Dimmer technisch zusammenpassen. Andernfalls sind Flackern, Brummen oder ein eingeschränkter Dimmbereich möglich.
Für die Nachrüstung ohne Eingriff in die Elektroinstallation können smarte E27- oder E14-Leuchtmittel sinnvoll sein. Sie werden über App, Funkstandard oder Sprachsteuerung gesteuert und bieten je nach Modell Dimmen, Zeitpläne und Farbwechsel. In Leuchten mit Wandschalter muss der Schalter dafür dauerhaft eingeschaltet bleiben. Wer die gewohnte Bedienung am Schalter behalten möchte, sollte die Smart-Home-Planung als Gesamtlösung betrachten.
Bei geschlossenen Leuchten entsteht mehr Wärme. LEDs sind sparsam, reagieren aber empfindlich auf dauerhaft hohe Temperaturen. Ein nicht freigegebenes Leuchtmittel kann früher an Helligkeit verlieren oder ausfallen. Die Kennzeichnung für geschlossene Leuchten ist daher mehr als ein Detail - sie schützt Ihre Investition und vermeidet unnötigen Austausch.
So prüfen Sie den Sockel vor dem Kauf
Am zuverlässigsten ist der Blick auf das alte Leuchtmittel oder das Typenschild der Leuchte. Die Bezeichnung E27, GU10 oder G9 ist oft direkt aufgedruckt. Fehlt sie, hilft ein Foto der Fassung oder ein Vergleich der Form: Schraubgewinde sind eindeutig, GU10 hat dickere Drehstifte, GU5.3 zwei feine gerade Pins.
Notieren Sie vor der Bestellung Sockel, Spannung, Leuchtmittelform und verfügbare Länge beziehungsweise Breite. Bei Strahlern kommen Durchmesser, Einbautiefe und Abstrahlwinkel hinzu. Bei einem größeren Sanierungs- oder Neubauprojekt lohnt sich eine einheitliche Planung: gleiche Lichtfarbe in zusammenhängenden Bereichen, passende Ersatzleuchtmittel auf Vorrat und nur dort smarte Technik, wo sie im Alltag echten Nutzen bringt.
Wer diese wenigen Angaben sauber prüft, findet schnell das passende Leuchtmittel und vermeidet Fehlkäufe. Bei Sonderfassungen, alten Niedervoltanlagen oder einer kompletten Umrüstung sorgt eine kurze Fachberatung oft für die günstigere Lösung - besonders dann, wenn aus einem Lampentausch ein größeres Beleuchtungsprojekt wird.
